直流电机维修励磁绕组重绕步骤方法

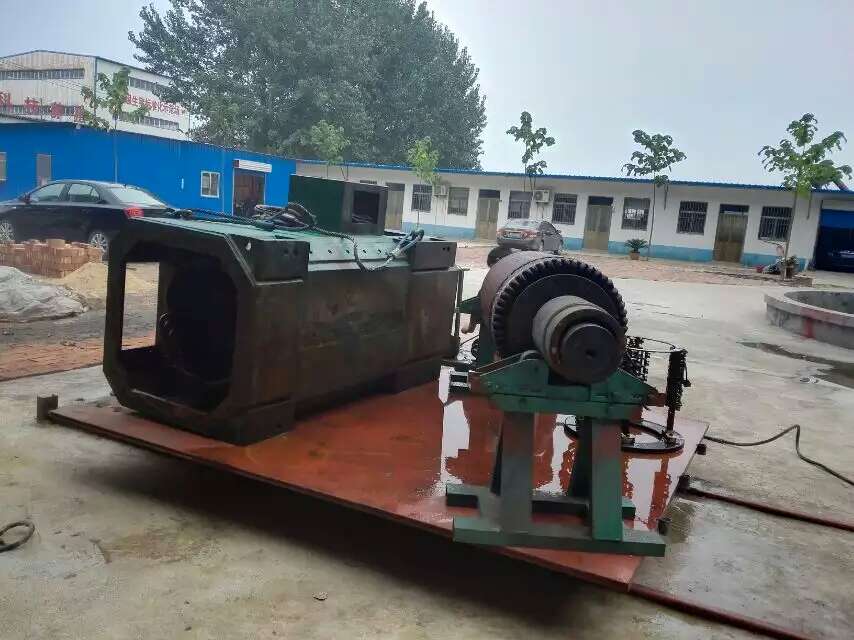

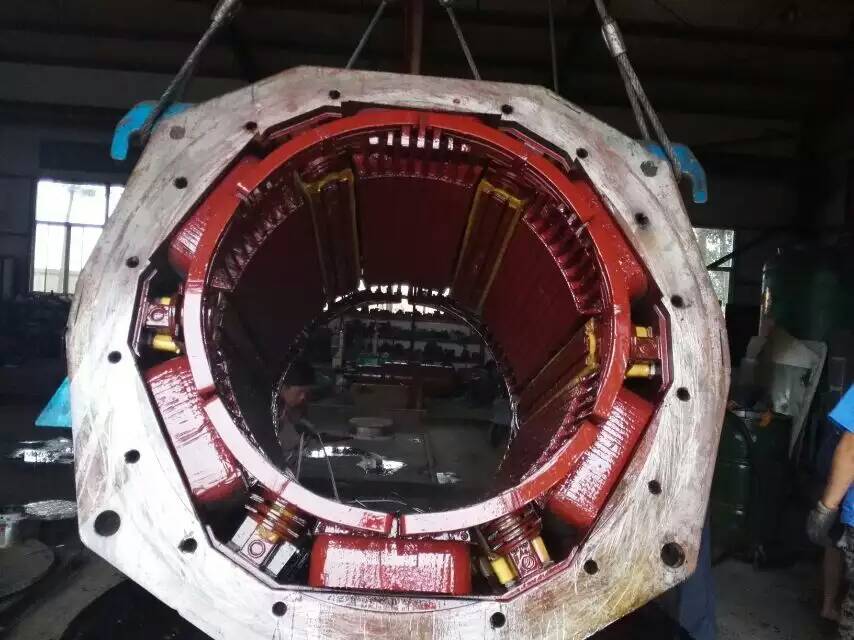

1、拆除磁极
直流电机维修为了重绕线圈,必须先将磁极取下,拆下线圈,在拆除前要做好原始记录。
1)测量径向相对磁极中心处的径向距离和各磁极间距离,做好记录。
2)对各磁极标志记号,以便安装时“能对号入座”。比如各磁极线圈出线方向和安装位置等要记好。
3)记录各磁极线圈的连接,以及各引线标志,绘出接线草图。
4) 测出各磁极的极性。
5) 拆除磁极固定螺栓和各连接电缆线,取下磁极。这时要详细记录各磁极和机座之间的垫片情况(包括垫片数量、片数,材料是有磁的还是无磁的),这些垫片厚度、材料等决定磁场强弱,影响换向性能,尤其换向极下的垫片。
重绕线圈后,要按原始记录把各种垫片安放好。
6) 把拆下的磁极上的线圈进行拆除。首先取下线圈支撑、上绝缘托板等。做好记录。
2、拆除励磁线圈
1)记录各线圈的导线规格、并绕根数、匝数、层数、绕线方向、每层匝数。要边拆边记。
2) 记录线圈首尾匝加绝缘情况。
3) 记录线圈的绝缘垫圈个数、材料规格、尺寸和安装部位。
3、 绕制励磁线圈
首先将绕线模安装在绕线机上。检查绕线机动作是否灵敏,记圈器调零、空车试转。待合格后,才能开始绕线。检查导线规格,并用线夹将导线拉紧,使拉力合适。在绕线模上预放几根扎带后开始绕线。要求导线排列整齐、紧密,用打板随绕随整形,在达到一定层数后要将各边扎带回折一次,在最后一层要用扎带压住最后一匝导线,以防止线圈脱模时松散。
起头、完头的固定方法是先采用双折的玻璃丝带做一个圈扣,再用5~10圈导线压紧,然后将起、完头穿入圈扣后拉紧。
直流电机维修励磁线圈绕完后,先将引线位置的导线绝缘刮净后进行搪锡,焊上搪过锡的铜片做为接线片,在接线片与导线之间垫上绝缘。然后在线圈最外层半叠包一层云母带和玻璃丝带。最后作直流电阻测量,应与原始记录相符,外形尺寸要符合要求。最后进行浸漆和烘干处理。
