3~10kV高压电机维修线圈每匝耐压试验有效值数据
3~10kV高压电机维修线圈每匝耐压试验有效值数据如下:
序号 |
高压电机匝间绝缘结构 |
每匝试验电压有效值/V |
1 |
双玻璃丝包扁线 |
300~400 |
2 |
双玻璃丝漆包扁线(不在包绝缘) |
400~550 |
3 |
双玻璃丝包扁线加0.14mm厚垫条 |
500~600 |
4 |
双玻璃漆包扁线加0.14mm厚垫条 |
600~800 |
5 |
单薄膜绕包双玻璃或单玻璃线 |
1000~1500 |
6 |
双薄膜绕包双玻扁线或单玻扁线 |
1600~2100 |
7 |
双玻璃丝包线再半叠包三合一粉云母带一层 |
1600~2400 |
8 |
双玻璃丝漆包扁线再半叠包三合一粉云母带一层 |
2400~3000 |
9 |
双玻璃丝包线再半叠包二层云母带 |
2500~3500 |
10 |
双玻璃丝包或单玻璃丝包漆包线再半叠包二层云母带 |
3500~4500 |
11 |
单层云母带绕包双玻璃丝线(新开发导线) |
10000 |

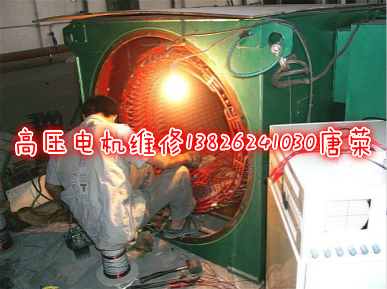

高压电机维修线圈、如果不重绕新线圈,线圈的绝缘结构是不会知道的,所以维修单位常采用线圈每匝耐压试验有效值来确定高压电机维修线圈的绝缘结构,因此每匝试验电压仅与电机额定容量和额定电压大小有关。
