大型直流电机维修电枢绕组装线工艺

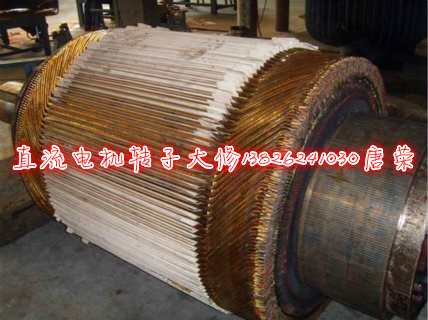

大型直流电机维修电枢绕组装线一般有两种绕组,一种波绕组、一种是蛙腿绕组、本文就详述蛙腿绕组的装线工艺。
1) 蛙腿绕组一般是波绕组在槽底和槽顶、一边装入槽底、另一边装入槽顶,而叠绕组是在其中间,由于波、叠绕组互为均压线作用,所以蛙腿绕组不再设均压绕组。
2) 装线时,要严格控制波、叠绕组线圈的槽节距、换向片节距。以起始槽为基准找出波、叠绕组换向片节距的相对位置做一标志(复查原始记录标志),经两个人以上复校。在装线过程中,要不时地校正和检查各节距的正确性,必要时要用计算方法复验。
3) 大型直流电机维修电枢绕组装波绕组时,在每放一个波绕组线圈的下层边后,同时将该槽的叠绕组线圈下层边放进槽内。
4) 按叠绕线圈节距的标志,装叠绕线圈的下层边线头相联结的接头片,并按原始记录或图纸校正是否正确。
5) 在装第一个节距范围内的波、叠绕线圈下层边的过程中,波叠绕线圈的上层边暂放在槽外,也可先放二三个节距的波叠绕线圈后,再放叠绕线圈。整理波、叠绕线圈的端部以及波、叠绕线圈间的相对位置,使线圈的鼻端距离一致,且符合原始记录或图纸的尺寸要求。
6) 当开始装第2个节距的线圈时,波、叠绕线圈的下层边装入槽内后,其上层线圈边即可放在第1个节距的相应的下层边上面。
7) 继续装放波绕线圈,在波绕线圈端部间和叠绕上下层端部门,垫放层间绝缘。
8) 大型直流电机维修电枢绕组在装放叠绕线圈时,要经常注意线圈端部的位置是否正确,相邻的线圈端部互相要靠紧,间隙要均匀。
9) 在装放最后一个节距的波、叠绕线圈时,要将第一个节距的上层边向外搬开,但要注意勿使绝缘受损伤。在装放每一个线圈时,要用打线板垫在线圈上,以橡皮槌敲打,使之紧帖于槽底,并使线圈层间相互靠紧,使间隙均匀。
10) 有的绕组形式为了加强线圈后端部的通风,在线圈邻边部分采取阶梯形状,在装这种线圈时,一定要使上下层的线圈边对齐,保证通风孔空隙位置正确。
11) 开始放置最后几个线圈的上层边时,为不使在端部有放不进的现象,可先将上层线圈边线头插入升高片接头片的套中,线圈的直线部分暂不放入槽内,待端部整理好,使线圈的端部都能装入时,在将直线部分放入槽内。装放时必需依次将直线部分沿轴向向后端串动一个距离,逐个装下线圈。
12) 大型直流电机维修电枢绕组装线叠绕组的装线工艺与波、叠绕线圈中的叠绕线圈装线工艺相同。
