立式电机和直流电机维修转子的抽装方法及注意事项
电机维修厂在对立式电机和直流电机维修时一般可采用的转子抽装方法。电机维修吊装前,先将下机架或带刷架的端盖装在机座上,立放(机座在上),然后将转子立式从定子中抽出或吊入定子。
抽装转子时应注意以下事项:
1)小型电机的转子可连同后端盖一起取出。
2)直流电机维修抽出绕线式转子时,应避免损伤集电环面和刷架等。
3)吊装时,钢丝绳与转子接触部位要衬垫油毛毡、橡胶板或纸板,以免擦伤转子线圈铁心和轴,并且要尽量避免在轴颈等重要配合面上起吊。

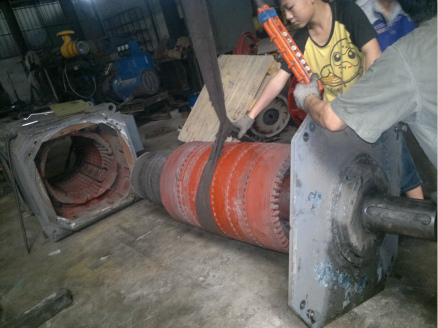

4)应防止定子内孔与转子外表面相擦而使转子受到损伤,转子抽出或穿入时可在定子内圆下半部衬垫纸板,并且用手电筒照射定子内圆,以便观察抽出或穿入过程中转子与定子之间是否保持间隙地移动,起吊时转子要保持水平和平衡。
5)转子和定子与场地接触处要垫放橡胶板纸板或木板。
6)如果定子结构不能承受转子的重量,则要将转子两端用方木支撑,使转子铁心与定子铁心下方有一定的间隙。
7)转子穿入定子后,在转子上部与定子铁心之间要要衬垫橡胶板或纸板,然后将定、转子一同吊到底板上,小心地将转子轴伸放到轴承座下半部的轴瓦上。如果转子强度不够,而定子强度较高,则可吊起定子、使定、转子一同吊到底板上;如果定、转子强度都不够,则用吊绳分别将定、转子吊起,但在起吊过程中,相互要保持间隙,以免擦伤线圈和变形。
