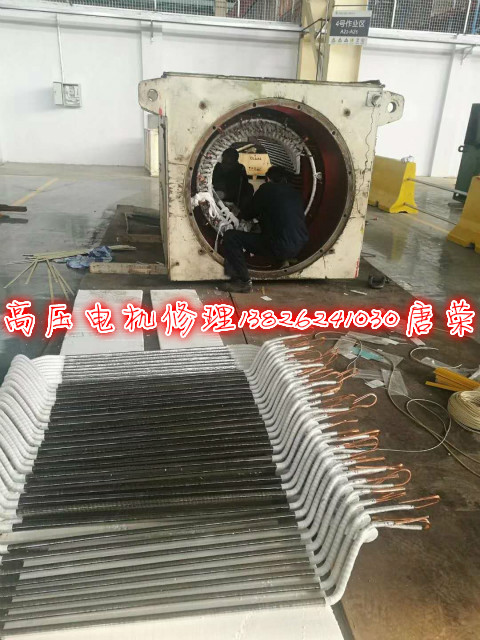

高压电机修理10kw复合绝缘高压电机成形线圈绝缘规范
①匝间绝缘。匝间绝缘为聚酰亚胺薄膜粉云母带或三合一粉云母带0.14mmX25mm半叠包扎,双玻璃丝包线或双玻璃丝漆包线为2层; 聚酰亚胺薄膜包线为1~2层;匝间绝缘需经热压胶化处理。
②对地绝缘及防晕处理的包扎程序,绕线后初包(同时包入脱膜带);匝间拉型、压型后,拆去直线部分和端部1/3处斜纹带,端部其余部分白布带暂不拆除,引线暂不包绝缘浸漆带,匝间浸漆,剥保护带,包扎新保护带,复型,拆带,中间检查;在包带机上包0.14mmx25mm环氧玻璃粉云母带11~13层,按云母带和低电阻导体带的模压压缩量进行调整;用样板画线,直线部分半叠包0.15x25mm低电阻半导体玻璃带1层,包至a点,然后a点。然后再与a点重叠20~25mm包扎,包到b点,再与b点重叠20~25mm包扎漆纶带;直线部分用热压模垫压固化处理。
③引线及端部包扎绝缘,采用多胶粉云母带5438-1半叠包,引线半叠包6层,端部包8~9层。
④端部防晕处理。铁芯两端15mm处涂1235号环氧聚酯防电晕低阻漆,中阻区在25mm处刷1234号高阻漆与1235号低阻漆各一半配制的中阻漆,高阻区在80~100mm处涂刷1234号醇酸防电晕高阻漆;再从中阻区(25mm处)到高阻区(80~100mm)为止,半叠包0.1mmx25mm脱脂玻璃丝带1层,按上述程序再涂刷低阻漆,高阻漆;然后再半叠包0.1mmx25mm脱脂玻璃丝带1层,再涂1层低阻漆、中阻漆,高阻漆,晾干后,端部及引线半叠包0、1mmx25mm涤纶带1层。
⑤整形,密封。
⑥绝缘处理与6kv相同。
⑦铁芯喷漆、垫条、槽楔及绑扎方式,嵌线前,铁芯检查合格后喷1211号晾干后再喷ps=10~10Ω的5150号晾干半导体漆一次(5150号漆使用前要按工艺加650号固化剂才能晾干)。槽内垫条采用半导体(ps=10~10Ω)的玻璃层压板,其宽度均比槽宽小0.4mm,长度比铁芯长30mm;槽楔采用环氧酚醛玻璃布板3240或定向磁楔;绑扎绳或玻璃丝绳预浸1504号(H31-5)环氧气干漆和石蜡。
⑧连接线和端箍绝缘。按表10-24选择规格、包扎层数。
⑨嵌线和接线后、线圈表面喷醇酸自干灰瓷漆1321覆盖。
