直流电机大修理线圈(叠绕组或波绕组)嵌线资料
1)直流电机修理在拆卸完烧毁的旧线圈、清理干净嵌线槽,放在槽绝缘,在电枢铁芯前后的转轴支架上包扎好绝缘,然后放置好槽绝缘或槽底垫条,槽绝缘伸出铁心两端的总长度一般为:
电枢铁心长度100mm,绝缘伸出长105mm。
2)放置均压线绝缘,若电枢绕组上连有均压线时,而且均压线在换向器端,可按所标记号,两端搪锡后,把均压线和换向片联接起来。均压线的绝缘应和电枢绕组一致,要求鼻端在同一平面,垫好下层绝缘,然后安放在线圈支架上,,最后上层垫好绝缘,然后根据拆除旧绕组时的记录,单独进行绑扎或与电枢端部一起绑扎。

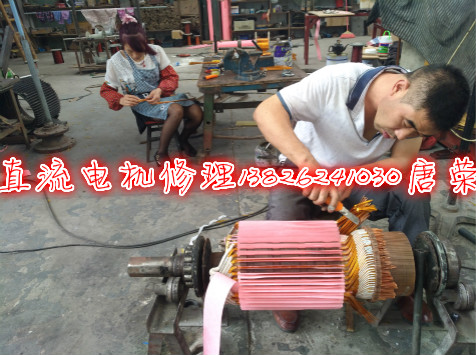

3)嵌下层边,依次先将绕组下层边嵌入槽内,用滑线板理其槽内导线,放好层间绝缘后,再用压线板压紧层间绝缘和绕组下层边。
将绕组下层边的引线头放进预定的(作好标记处)换向器接线槽内,如果无标记,一般情况下引线位置应连接到离绕组有效边约1/2槽结距的换向片上。
4)嵌上层边,当绕组下层边连续嵌到一个槽节距时,即可开始放该绕组的上层边,绕组两边的距离一定要达到槽节距。
5)打槽楔,用滑线板理直槽内导线,然后剪去铁心表面多余的绝缘纸,再用滑线板折好槽口绝缘,以压线板压住折好的槽口绝缘,用铁锤轻敲打导线使之紧密,最后打入槽楔。
6)对端部进行整型;用上述方法依次将每个绕组的下层边,上层边嵌好,逐个翻起上层边线头,用敲板将前端部整理平整,并垫好线头与端部的绝缘。用低压校验灯等工具找出属于同一个绕组的引线头,然后按照换向器节距将上层边线头放进相应的换向器接线槽内。
