直流电机、高压电机维修转子重绕线圈的端部绑扎有哪些工序及方法?
来源:本站 作者:管理员 日期:2016-8-24
直流电机、高压电机维修转子重绕线圈的端部绑扎有哪些工序及方法?

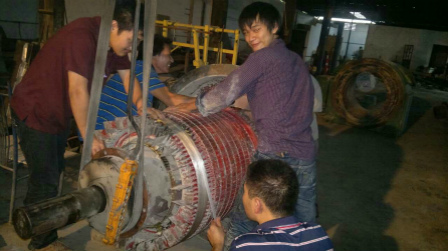

直流电机、高压电机维修转子重绕线圈端部绑扎,常用的方法有用无纬带绑扎和钢丝绑扎两种。电机维修厂一般都是用无纬带绑扎,无纬带绑扎的工序及方法如下:
(1)无纬带绑扎
无纬带绑扎工艺一般分为整形、预热、绑扎和固化等工序。
1)整形:中小型电机维修可用夹具将端部夹紧,大型电机维修可预扎钢丝,使绕组端部与支架贴合。
2)预扎:即将绕好的电枢放入烘炉预热,温度一般为80~100℃,时间根据电机的大小来定,一般为2~4h,其目的是使绕组绝缘软化和增大弹性,同时使无纬带能与工件较好地粘合。

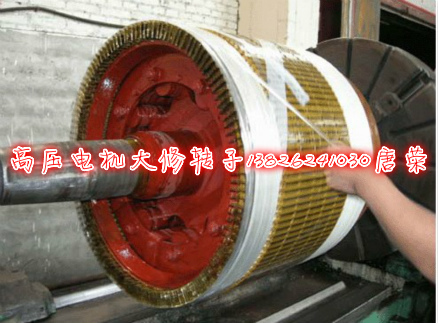

3)绑扎:绑扎时,将电枢放在专用绑扎设备上,由一套滚轮增加对无纬带的拉力。对于0.17mm×25mm的无纬带,拉力为350~400N.并且应在绑扎完好一个箍后,在绑扎第二个,避免轴向来回交叉地绑扎而影响强度。
4)固化:烘焙固化的温度和时间与电机维修所用在材料有关,但一般是在绑扎后和电枢绕组一起浸漆,滴干后,送进烘炉进行固化处理。
