高压电机维修大修定转子线圈怎样做匝间检测试验?线圈每匝试验电压有效值是多少?

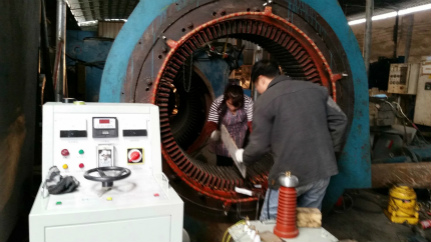

高压电机维修大修好定转子线圈装配后,定、转子线圈的匝间绝缘应能承受1.3UN试验,历时3min不击穿为合格。三相绕线型电动机,在转子静止及绕组开路时试验;笼型电动机,在空载时试验。
高压同步电动机的转子磁极线圈匝间绝缘耐压试验,通入交流电压,为每匝3V或每个励磁线圈额定电压的10倍(有效值)。试验应在机械压力下进行,电流不超过额定电流,持续时间1min。
如果具备匝间耐压设备,高压电机维修大修线圈匝间耐压试验值可按下表选择;线圈每匝试验电压有效值见下表
电动机额定电压/V |
额定容量/kW |
每匝试验电压有效值/V |
3000 |
1000以下 |
300 |
3000 |
1000及以上 |
550 |
6000 |
3000以下 |
700 |
6000 |
3000及以上 |
1000 |
10000 |
所以容量 |
1500 |
10000以上 |
所以容量 |
2000 |
1 |
匝间绝缘结构 |
每匝试验电压有效值 |
2 |
双玻璃丝带包扁线 |
300~400 |
3 |
双玻璃漆包扁线(不在包绝缘) |
400~550 |
4 |
双玻璃丝包扁线加0.14mm厚垫条 |
550~600 |
5 |
双玻璃漆包扁线加0.14mm厚垫条 |
600~800 |
6 |
单薄膜绕包双玻璃或单玻璃 |
1000~1500 |
7 |
双薄膜绕包双玻扁线或单玻扁线 |
1600~2100 |
