高压电机维修定子成型绕组故障修理可按那些方法进行?
答:高压电机维修定子成型绕组的接地、短路、断路等故障的维修处理方法可按下述方法进行:

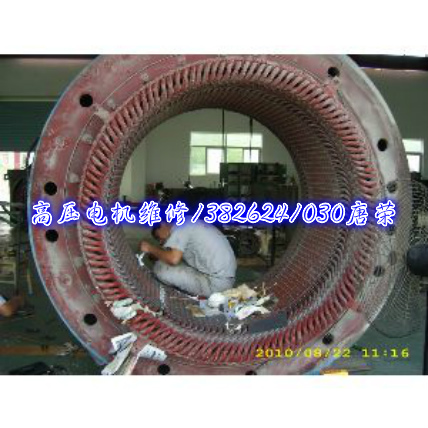

1、 拆开电机、抽出转子、取出定子线圈的故障边,割断绕组端部的绑线,取出垫块,退出故障线圈所在槽楔。如果故障点在上层边,只要抬出故障边即可(操作时要加热处理);以防止线圈变形。如果故障点在下层边,就麻烦点,则需要抬出一个节距的所有上层边,才能取出故障边,在抬出线圈时,要特别的小心,不能损伤非故障线圈的绝缘和扭折绕组端部而造成端部变形。若有备用线圈,用备用线圈更换掉故障线圈。
2、 对故障点的修理:将故障线圈的绝缘全部剥掉(如果修复绝缘击穿的线圈,一般只剥掉损坏部分的绝缘,剥掉的长度一般不得小于100mm,两侧要削成平滑的锥形坡口,以便新旧绝缘能很好的吻合。
3、 削剥线圈绝缘时,要小心谨慎,不能损伤匝间绝缘和导线。匝间绝缘如果有小部分损坏,可用玻璃丝带包扎,并垫入云母条,然后涂上高强度的绝缘漆,如果有烧断的导线,可以取同样规格的导线焊接。焊接好后,要锉平接头。若有几个焊接头,要错开排列。清理线棒后,即可包扎新绝缘,包扎绝缘时,先在导线上刷一层漆,然后包扎玻璃丝带,边包扎边涂漆,包扎时实行半叠绕包扎,上下层间的对缝要错开,坡口搭接出要包扎紧固,包扎绝缘的层数,根据原绝缘层数而定;然后,用直线夹夹紧,通电加热2~4h,待线圈冷却后,在线圈直线部分包以锡箔,对线圈进行耐压试验合格后,再在表面涂一层漆。
4、 清扫定子槽和处理其余线圈表面的绝缘,这些线圈的绝缘处理好后,也要进行耐压试验。
5、 嵌入所抬出节距范围内的绕组上层边,打入槽楔,焊接端头和连接线,对全部绕组进行耐压试验,并测量绕组的直流电阻,各绕组的直流电阻值相差不能超过2%。
6、 包好引线连接头,配置端部垫块,并绑好端部绑线。在端部喷上防弧漆,对电机进行总装配。
