直流电机维修绕组展开图的绘制工艺步骤是怎样的?
来源:本站 作者:管理员 日期:2015-10-6
直流电机维修绕组展开图的绘制工艺步骤是怎样的?

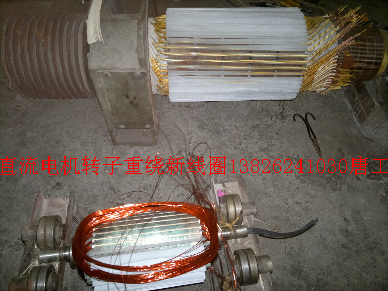

答:直流电机维修师傅、在接到直流电机维修绕组时、通过对绕组展开图的绘制,就有了相关的数据、有了绕组的维修依据。
直流电机维修根据4极43槽85换向片直流电枢单波绕组,y=1—12,绘制绕组展开图。其工艺步骤如下:
(1)在演算纸上画43条竖实线代表直流电机的43个槽内上层导体,在每竖线旁画一等虚线代表同槽内下层导体,将最左边换向片作为换向片1;在电枢下侧等长范围内画一图,图给出单层交叉式,当单层链式、同心交叉式绕组的端面布线图供练习参考。
(2)直流电机维修对于双层绕组每槽内改用并排双圈,端部采用圆孤连接后,只有纯电路连接的关系,而不代表实际的形状。
(3)直流电机维修绕线转子绕组。小圆圈位于大圈的内侧,非接线侧依然采用圆孤连接,接线侧用斜线连接,对于换位波绕组的换位槽将两小圈连接在一起。
(4)直流电机维修带有换向器的电枢绕组,在大圈的内侧画一个同心圆并均分成与换向片相等的孤型,以代表换向片,这种画法导线和换向片的相对位置可用一条点划线确定,十分直观,容易看懂。
