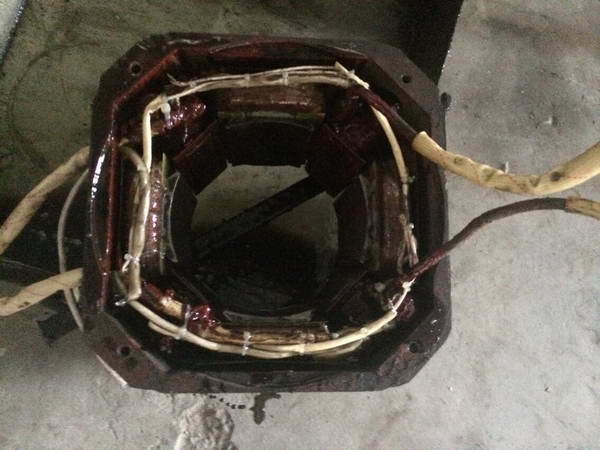

直流电机励磁绕组极身绝缘结构及修理方法步骤
(1) 磁极极身绝缘结构,中小型直流电机励磁绕组一般采用框架式极身绝缘,极身绝缘先包在框架上;然后套入线圈。中大型直流电机维修励磁绕组多采用烫包式极身绝缘,极身绝缘先烫包在主极铁心的四周;然后套入线圈。
为了解决线圈松动和线圈的导热性能,直流电机修理单位常将线圈对地绝缘板之间垫入适形毡,使线圈与铁心之间粘结成一个坚固的实体,从而杜绝线圈与铁心之间的松动和提高散热能力。绝缘适形毡外观白色,类似棉花的纤维类疏松易吸绝缘漆的材料,当它经浸漆干燥后变成坚硬的实体,将线圈和铁心牢牢地粘结在一起,从而提高了线圈的导热性和机械强度,保证电机安全运行。
(2)直流电机维修极身绝缘修理方法步骤:串励线圈匝数较少,一般采用双玻璃丝包扁线绕制,其层间、匝间不另加绝缘。当用裸铜扁线绕制时,需垫入或绕包匝间绝缘。当匝间发生短路时,可先将短路处局部的烧焦绝缘用薄刀片剔除;然后按原有的绝缘材质相同的材料剪成所需要的形状插入匝间的缝隙内,并涂以环氧树脂胶,其中要楔紧;最后经固化后,表面涂刷一层灰瓷漆即可。
直流电机维修励磁绕组极身绝缘如果匝间绝缘全部老化,则要更换匝间绝缘。为此、要先清除线圈的旧绝缘,可以把取下的线圈放在加热炉内加热,温度控制在35℃左右,待绝缘老化后取出,再用电工刀清除掉旧绝缘,然后将线圈吊在支架上,使各匝分开一定间隔,用砂布打磨铜线上的毛刺,棱角和绣斑。清理干净后,先将线圈套在整形模上、冷压整形,使各匝平整、服贴在一起。然后将线圈仍吊挂在支架上,使各匝分开一定间隔,把裁制好的绝缘纸垫放好,接缝要错开,同时起头、完头要加强绝缘,并半叠包云母带和玻璃丝带各一层。
线圈的热压工艺完成后用利刀和锉刀清理线圈表面粘结的漆瘤和突出的匝间绝缘。清理后,在引线部位进行搪锡。
