交流高压电机维修定子绕组的绝缘结构
额度电压在6kV及以上的电机称为高压电机。高压电机维修使用的主绝缘材料是由基材、补强材料经胶粘剂粘合而成,基材一般采用耐电晕性能优良的云母材料,直至今天,云母带作为高压电机的主绝缘还无法被其他材料所取代;玻璃纤维织物是适合耐热等级优良的补强材料;胶粘剂的作用是粘合云母、补强材料、绝缘纸及绝缘编织导线等并填充气隙,热固性环氧树脂或其改性漆,其粘合性强,固化性好,在工作稳定下仍能保护绝缘的整体性,因而获得了广泛应用。

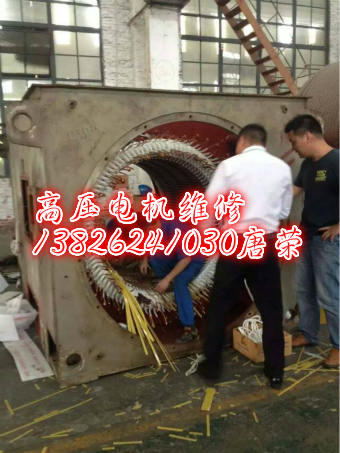

(1)高压电机维修绕组用的对地绝缘:高压电机维修绕组用的对地绝缘包括槽部绝缘和端部绝缘两部分,且均是在高压电机维修线圈嵌线前包扎和绝缘处理成型的。槽部绝缘是高压电机维修定子绕组绝缘的关键部位,其厚度选择应符合设计要求。不同的绝缘成型方式,其单边厚度也不相同。
端部绝缘已采用多胶粉云母带为宜,因为端部一般不进行热压处理,而采用热收缩带包扎。为使端部绝缘具有较好的抗电弧性、耐磨性、耐振性和热收缩性,通常采用涤纶带作为保护层。
端部绝缘与直线部分的答接处是绝缘的薄弱环节,应使搭接处远离铁心槽口,以增加爬电距离。对于复合绝缘结构,应将槽绝缘包至端部斜边的1/3~1/2处,对于具有防晕结构的线圈,应把搭接处延伸至高阻带的终点外边。
为防止绕组发生爬电或飞弧,绕组与铁心、机壳以及附近金属零件之间应有一定的绝缘距离。绕组端部对地的最新绝缘距离应不小于规定。
(2)高压电机维修绕组匝间绝缘:匝间绝缘是高压电机维修绕组的关键部分,典型的结构有:
对于6kV级高压电机绕组维修,国外多采用F级聚酯亚胺双玻璃丝导线。国内因该种导线质量尚未过关,普遍采用聚酯薄膜或聚酰亚胺薄膜绕包的双玻璃丝包导线,前者用于B级绕组,后者用于F级绕组,对10kV级高压电机维修的绕组,匝间绝缘一般采用双玻璃丝上每匝绕两层环氧粉云母带,国外电机则直接采用双玻璃丝云母带绕包导线。
高压电机维修常见的匝间排列方式有单股单排、双股双排、弓形排列、N形排列、U形排列等形式。
